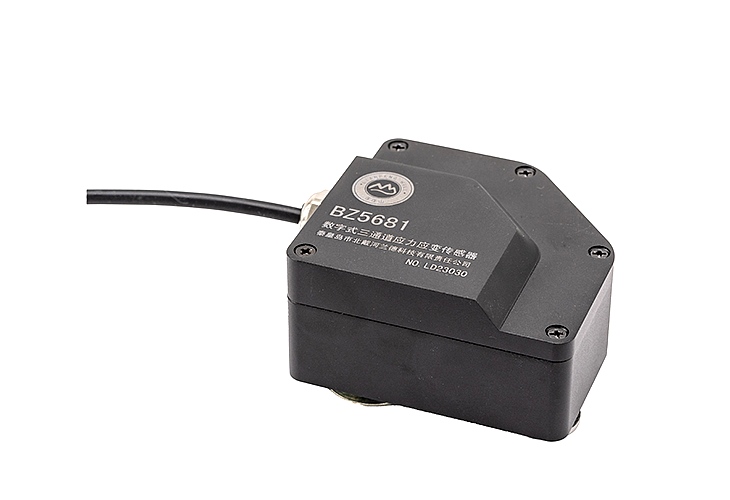

数字式三通道应力应变传感器BZ5681

　　应用领域：

　　用于正在现场使用的大型设备，在结构表面安装传感器，无需铺设线缆，无线传输的工况场合。

　　BZ5681数字式三通道应力应变传感器具有以下显著优势。

　　1、不需要电缆连接：用无线数字通讯方式进行数据交换。

　　2、不需要更换电池：传感器外部携带能量收集电源为传感器供电。在传感器使用寿命内不需要更换。

　　3、不需要海量数据传输：传感器对采集的大量数据进行计算和处理，输出所需要的简明结果，不需要将海量数据直接上传。

　　4、不需要消耗港口能源：所有传感器自带能量收集电源，绿色环保，不需要港口提供能源。有利于绿色港口建设。

　　BZ5681数字式三通道应力应变传感器具有以下突出特点。

　　1、精zhun度：应变测量技术在应变测量领域是目前业界公认的高精度测量技术。例如称重传感器用很低的成本，很容易做到0.02%的精度。所以在大型结构短期应变测量中广泛使用粘贴应变计的方法。

　　2、长期稳定性：高温固化工艺粘贴应变计，稳定性至少超过十年。也是称重传感器表现出来的良好特性。

　　3、温度自适应式应变转换技术把温度的影响分离出来：这是受专li保护的技术。原理上可以完全抵消温度的影响，批量产品中将温度的影响控制在误差范围之内。

　　4、解决高集成度的抗干扰问题：在狭小的空间内集合了应变转换的微小模拟信号，单片机的高频数字信号，以及更高频率的无线电发射信号。能够保证应变转换的微小模拟信号面对近距离的高于自己上百万倍的数字信号而不受干扰。

　　5、设计超低能耗的传感器：在应变测量技术中要设计超低能耗的传感器，首先要解决供桥能量的消耗。三个通道需要三倍的能量，在常规设计中，要使传感器信号稳定，至少需要100毫瓦的能量。本传感器供桥能量zui多为0.9毫瓦，可以小到0.1毫瓦，具有相当的技术难度。

　　6、解决传感器的能量供应问题：传感器加装一个能量收集电源为传感器供电。能量收集电源是将光能，振动能和电磁能收集在电池中。目前本项目的设计中，是将光能收集后转换为电能。太阳能弱光板60mm×60mm的面积，不需要面对太阳，在白天任何方向都能满足本项目的电能用量。光能转换成电能时，由于光照度随时间变化，转换的电能也随时间变化，采用能量收集芯片，将变化的电能分解成稳定的充电电压和变化的电流给电池充电。

　　主要技术指标。

　　1、应变测量范围：±5000με。

　　2、应变分辨率：0.1με。

　　3、主应力分辨率：0.01MPa。

　　4、应力夹角分辨率：0.01°。

　　5、测量精度：0.1%。

　　6、A/D转换精度：24位。

　　7、采样速率：1.25Hz，12.5Hz，50Hz可设置。出厂设置：12.5Hz。

　　8、数据处理时间间隔：10~90秒。出厂设置：10秒

　　9、无线通讯数据传输速率：115200b/s。

　　10、无线通讯频段：433MHz。

　　11、无线发射功率：6.25，12.5，25，50，100mW可设置。出厂设置：25mW。

　　12、无线接收灵敏度：-100dB。

　　13、无线通讯时间间隔：15~45分钟可调。出厂设置：20分钟。

　　14、工作温度范围：-40~+80℃。

　　15、密封等级：IP67。

　　16、外形尺寸：90mm*90mm*60.5mm。

　　17、重量：200g。

　　18、安装方式：胶粘。

　　19、数字输入弹性模量：三字节，单位：MPa/ε。

　　20、数字输入泊松比：二字节，泊松比*65536。

　　21、数字通讯其他内容：见《通讯协议》。

　　22、温度输出功能：数字输出-40~+80℃，适合数据的进一步温度补偿。
