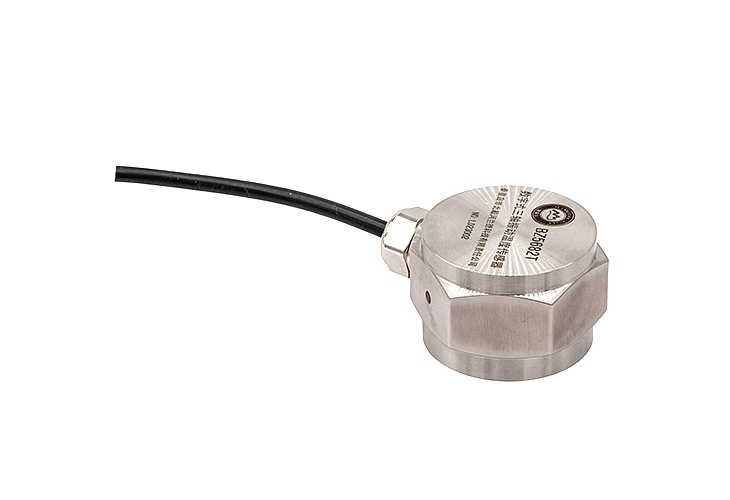

数字式三轴振动温度传感器BZ5682

　　应用领域：

　　用于正在现场使用的大型设备，在结构表面安装传感器，无需铺设线缆，无线传输的工况场合。

　　BZ5682数字式三轴加速度传感器是用于振动测量的传感器。传感器可以测量X轴、Y轴、Z轴三个方向的振动加速度、振动速度和振动位移，也可以测量加速度平均值、方差、均方根、峰值、峤度、脉冲因子、波形因子、预度因子、重心频率、均方频率10种参数。

　　1、不需要电缆连接：用无线数字通讯方式进行数据交换。

　　2、不需要更换电池：传感器外部携带能量收集电源为传感器供电。在传感器使用寿命内不需要更换。

　　3、不需要海量数据传输：传感器对采集的大量数据进行计算和处理，输出所需要的简明结果，不需要将海量数据直接上传。

　　4、不需要消耗港口能源：所有传感器自带能量收集电源，绿色环保，不需要港口提供能源。有利于绿色港口建设。

　　BZ5682数字式三轴加速度传感器具有以下突出特点。

　　1、多种参数数字输出：振动传感器对采样的数据进行分析，处理和计算，得到多种参数。不需要将采样数据直接上传。十种参数可以表达被测物体各种振动特征。

　　2、长期稳定性：振动传感器内部芯片出厂做了芯片级校准，能够保证长期稳定性。

　　3、温度稳定性：振动传感器的温度稳定性控制在0.01%/℃之内。

　　4、抗干扰：在狭小的空间内集合了应变转换的微小模拟信号，单片机的高频数字信号，以及更高频率的无线电发射信号。能够保证MEMS芯片面对近距离的数字信号而不受干扰。

　　5、超低能耗：传感器无线通讯模块采用分时通讯的方法，将25毫瓦的功率平均降低到0.2豪瓦。振动传感器芯片功耗小于0.5毫瓦，zui大限度的降低功耗。

　　6、能量供应：传感器加装一个能量收集电源为传感器供电。能量收集电源是将光能，振动能和电磁能收集在电池中。目前本项目的设计中，是将光能收集后转换为电能。太阳能弱光板60mm×60mm的面积，不需要面对太阳，在白天任何方向都能满足本项目的电能用量。光能转换成电能时，由于光照度随时间变化，转换的电能也随时间变化，采用能量收集芯片，将变化的电能分解成稳定的充电电压和变化的电流给电池充电。

　　主要技术指标

　　1、加速度测量范围：±16g。

　　2、加速度分辨率：0.01m/s2。

　　3、速度分辨率：0.01mm/s。

　　4、位移分辨率：0.01μm。

　　5、温度分辨率：0.0625℃。

　　6、温度误差（-20~+80℃）：0.1℃。

　　7、温度误差（全温）：0.5℃。

　　8、温度采集时间间隔：10~90秒。出厂设置：10秒

　　9、非线性度：0.5%。

　　10、zui大横向灵敏度：1%。

　　11、输出数据的频率范围：5~1000Hz。

　　12、数据处理时间间隔：10~90秒。出厂设置：10秒

　　13、无线通讯数据传输速率：115200b/s。

　　14、无线通讯频段：433MHz。

　　15、无线发射功率：6.25，12.5，25，50，100mW可设置。出厂设置：25mW。

　　16、无线接收灵敏度：-100dB。

　　17、无线通讯时间间隔：15~45分钟可调。出厂设置：20分钟。

　　18、工作温度范围：-40~+80℃。

　　19、密封等级：IP67。

　　20、外形尺寸：70mm*90mm*50mm。

　　21、重量：150g。

　　22、安装方式：胶粘。

　　23、数字输出数据：速度有效值，加速度峰值，位移峰峰值，10参数可设置。出厂设置：速度有效值。

　　24、定期校准：不需要。出厂做了芯片级校准。

　　25、数字通讯其他内容：见《通讯协议》。
